Normabweichung 3-in-1 (Bild-Kombination im Einzel-Fenster)

Button im Einzelfenster-Fenster
Taste: D oder A

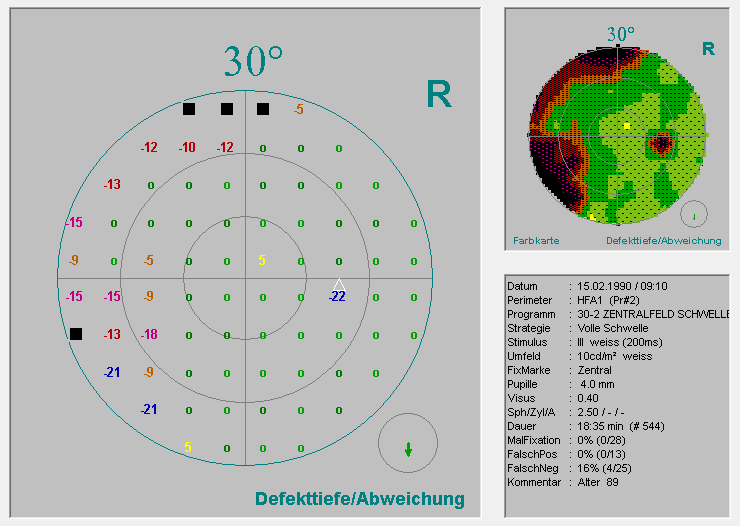

Diese Bild-Kombination zeigt die Normabweichung als exakte Zahl. Zusammen mit der Farbkarte und den Allgemeindaten ist eine punktgenaue Interpretation mit Berücksichtigung des Untersuchungsverlaufs möglich.

 1   Die Defekttiefen-Karte zeigt die Normabweichung in Dezibel mit der Farbskala der Farbkarte. Die Defekttiefe ist exakt ablesbar.

 2   Die Farbkarte zeigt die Normabweichung mit einer intuitiv verständlichen Farbskala. Die Defekte sind sofort erkennbar.

 3   Die Allgemeindaten geben Auskunft über Untersuchungsprogramm, Dauer, Fangfragen-Ergebnisse und mehr.

Hilfe zu einem einzelnen Bild-Typ ("Bild-Hilfe")

Mit einem KLICK auf ein einzelnes Gesichtsfeld-Bild im Fenster bekommst du spezielle Informationen zum aktuellen Bild-Typ.
Die Bild-Hilfe kann auch über das Kontextmenü (RECHTE Maustaste) gestartet werden.
