Die Traditionelle Bild-Kombination (Einzel-Fenster)

Button im Einzelfenster-Fenster
Taste: T

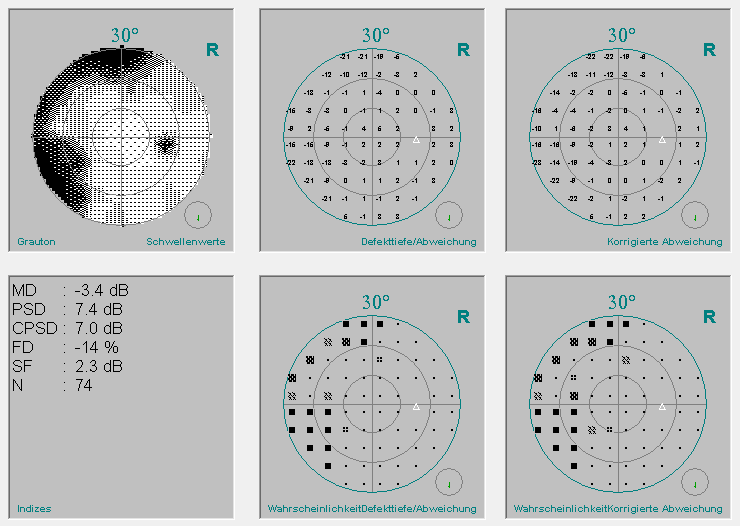

Diese Bild-Kombination zeigt die traditionellen Darstellungen, die in anderen Programmen und Ausdrucken verwendet werden. Die Darstellungen basieren teilweise auf Rohdaten, auf Normabweichungen und auf individuell verschobenen Daten.

 1   Die Grauton-Karte zeigt die interpolierten Rohdaten.

 2   Die Indizes zeigen die Statistik der Normabweichungen.

 3   Die Abweichungs-Karte zeigt die Normabweichung in Dezibel. Die Defekttiefe ist exakt ablesbar.

 4   Die Wahrscheinlichkeits-Karte zeigt die Wahrscheinlichkeit einer Normabweichung.

 3   Die korrigierte Abweichungs-Karte zeigt die Abweichung in Dezibel von einer individuell verschobenen Normwertkurve.

 4   Die korrigierte Wahrscheinlichkeits-Karte zeigt die Wahrscheinlichkeit einer Abweichung von einer individuell verschobenen Normwertkurve.

Hilfe zu einem einzelnen Bild-Typ ("Bild-Hilfe")

Mit einem KLICK auf ein einzelnes Gesichtsfeld-Bild im Fenster bekommst du spezielle Informationen zum aktuellen Bild-Typ.
Die Bild-Hilfe kann auch über das Kontextmenü (RECHTE Maustaste) gestartet werden.
