Druckformate

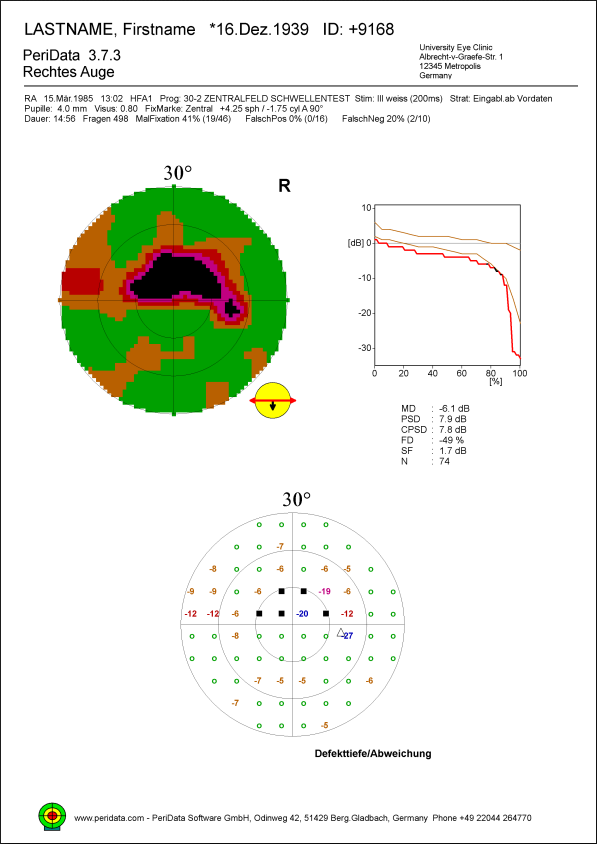

PeriData Einzel

oben links: Farbdefektkarte
oben rechts: kumulative Defektkurve
unten Mitte: numerische Defektwerte
unten rechts: Standard-Indizes

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)

PeriData 4 in 1

oben links: Farbdefektkarte
oben rechts: kumulative Defektkurve
unten links: numerische Defektwerte
unten rechts: Wahrscheinlichkeits-Karte
unten rechts außen: Standard-Indizes

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)

Traditionell Einzel

oben links: Schwellenwerte (Rohdaten)
oben rechts: Grauton der Schwellenwerte (Rohdaten)
mitte links: numerische Defektwerte (Abweichung von der Norm)
mitte rechts: numerische korrigierte Defektwerte (korrigierte Abweichung)
mitte rechts außen: Standard-Indizes (norm-bezogen)

unten Links: Wahrscheinlichkeits-Karte
unten rechts: korrigierte Wahrscheinlichkeits-Karte

Die Darstellungen beruhen auf unterschiedlichen Werten: Rohdaten (Schwellenwerte), norm-bezogene Werte (Abweichung / Defekttiefe) und verschobenen normwertbezogenen Werten (korrigierte Abweichung)

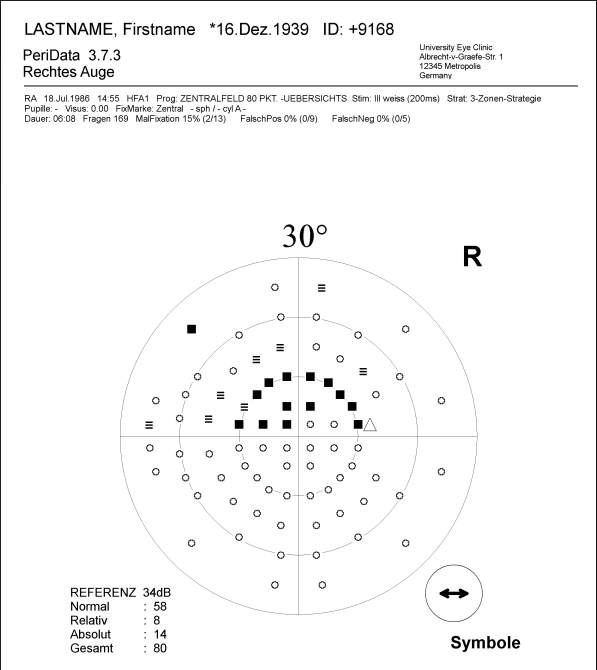

Überschwellig

mitte: Defektklassen
unten links: Anzahl in den Defektklassen
unten rechts: Qualitäts-Indikator

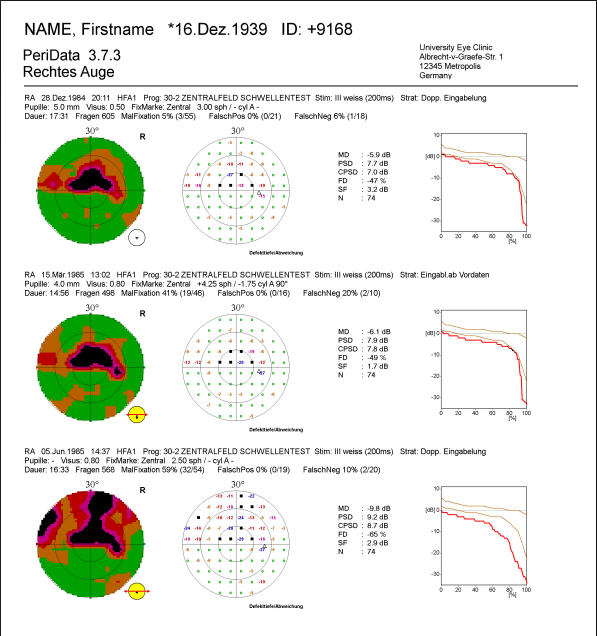

PeriData Serie

links: Farbdefektkarte
mitte links: numerische Defektwerte
mitte rechts: Standard-Indizes
rechts: kumulative Defektkurve

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)

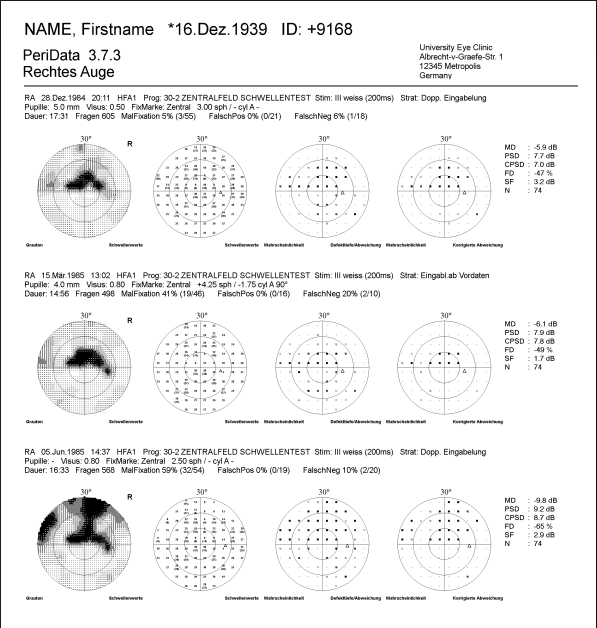

Traditionell Serie

links: Grauton der Schwellenwerte (Rohdaten)
mitte links: Schwellenwerte (Rohdaten)
mitte: Wahrscheinlichkeits-Karte
mitte rechts: korrigierte Wahrscheinlichkeits-Karte
rechts außen: Standard-Indizes (norm-bezogen)

Die Darstellungen beruhen auf unterschiedlichen Werten: Rohdaten (Schwellenwerte), norm-bezogene Werte (Abweichung / Defekttiefe) und verschobenen normwertbezogenen Werten (korrigierte Abweichung / Defekttiefe)

PeriData OD/OS

oben: Farbdefektkarte
mitte: numerische Defektwerte
unten mitte: kumulative Defektkurve
unten außen: Standard-Indizes

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)

>

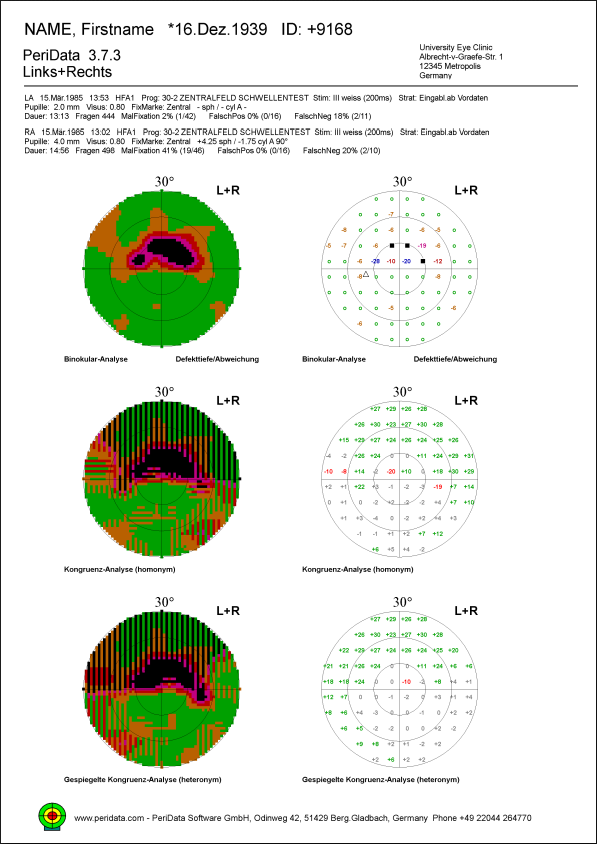

Binokular

oben: Binokular-Analyse (bester Wert aus beiden Augen)
mitte: Kongruenz-Analyse (Vergleich Links-Rechts)
unten: gespiegelte Kongruenz-Analyse

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)

Trend

oben links: Boxplot
oben rechts: Indizes-Trend
mitte links: Perzentilen-Plot
mitte rechts: Intellitext
unten links: Änderung (Change)
unten rechts: GATT

Alle Darstellungen beruhen auf norm-bezogenen Werten (Defekttiefenwerte bzw. Abweichungswerte)
